项目概述：本项目坐落于霍邱县临淮岗区域，是淮河流域内一座集抗旱与排涝功能于一体的关键水利枢纽工程，核心构筑物为混凝土涵廊，共配置12 套机组，自1951年建成投用以来，长期承担着区域水资源调控与防灾减灾的重要任务。

受限于当时技术条件与材料水平，该混凝土涵廊的变形缝防水构造采用油麻填塞工艺。尽管油麻具备一定的压缩性能，但因其先天缺乏回弹性，在长期水流冲击、温度变化及结构沉降的综合作用下，导致渗漏问题反复出现—— 多年来虽持续开展维修作业，却始终未能彻底解决，渗漏隐患已成为影响工程正常运行的关键制约因素。

受业主单位委托，安徽吉至工程技术团队对该工程展开专项勘察，重点排查西湖排涝站10#、11# 机组所属混凝土箱涵。经现场检测确认，该段箱涵内径为1.6m，内壁此前已完成沥青防水与防腐层施工；其中4道变形缝曾由其他单位进行过维修处理，采用可卸式钢板外贴止水橡胶带的修复方案。然而，现场可见止水橡胶带边缘已出现明显褶皱变形，丧失了原本的止水密封功能。

在机组启动抽水的实际运行工况下，地面天沟区域出现了大量涌水现象，不仅严重影响了工程的正常调度与使用，更无法满足原设计文件中规定的防水性能与运行安全标准，亟待开展系统性的修复改造工作。

现场勘察图片：

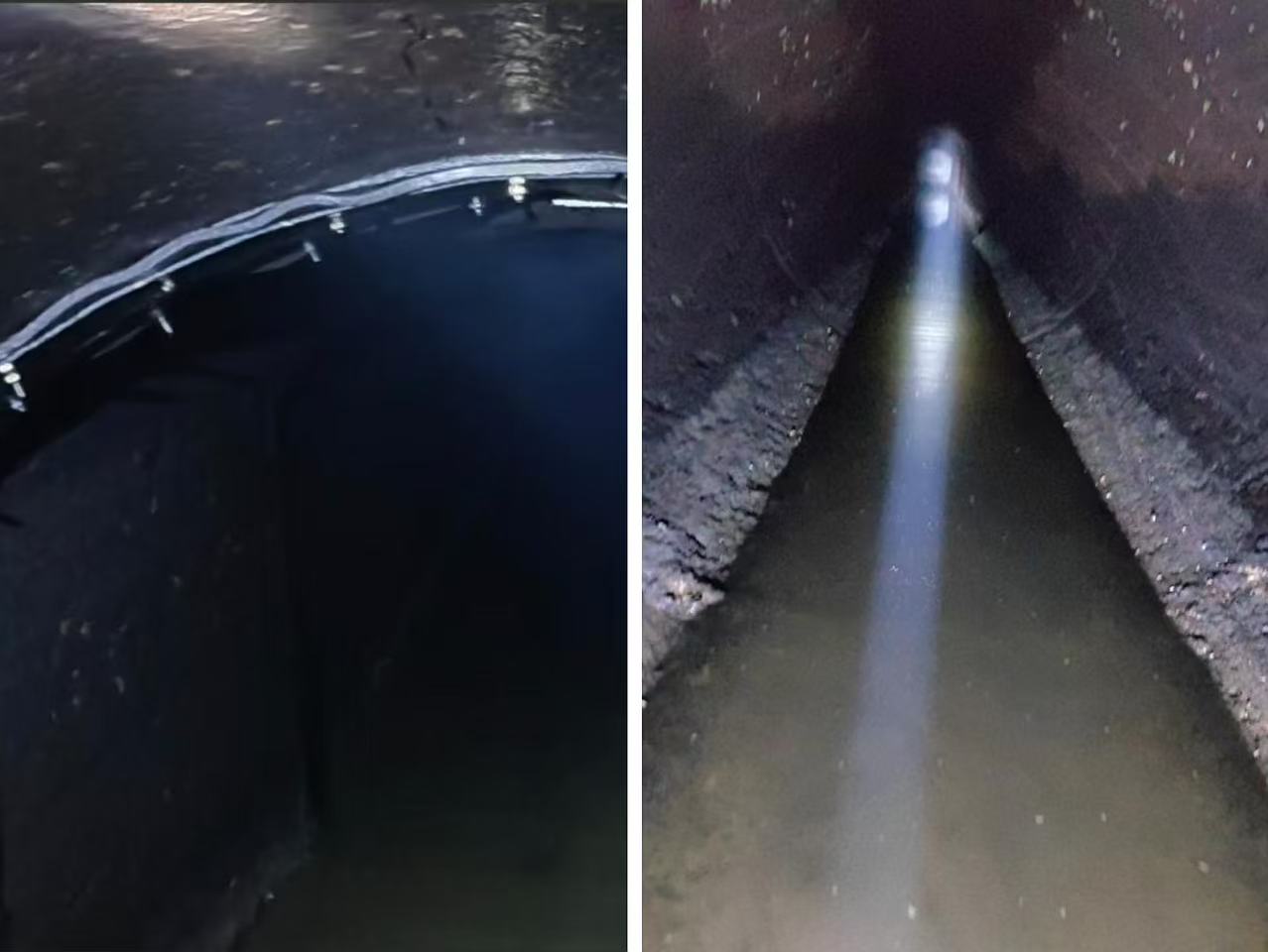

可卸式钢板外贴止水带/直径1.6m混凝土涵廊全景

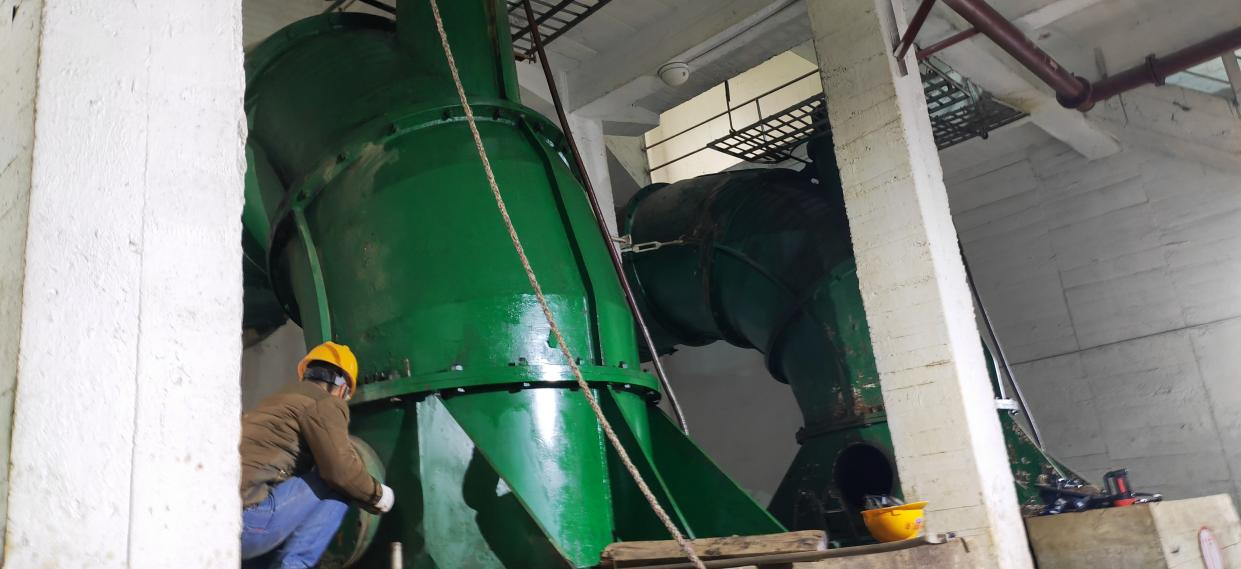

排涝机组

渗漏水原因分析：据现场10#、11#机组勘察、相关技术人员表述及对混凝土箱涵结构的了解，渗漏水位置表现在变形缝处。由于当时条件限制，在浇筑箱涵混凝土时变形缝做了油麻填塞防水处理，几十年过去了，该处理方式早已损坏失去防水效果。此处变形缝属于动态构造，不仅受到环境热胀冷缩的影响，还受到使用当中大型机组工作时的振动及排水时强大的压力。常规的止水很容易损坏，长久以往变形缝出现渗漏或涌水是必然。

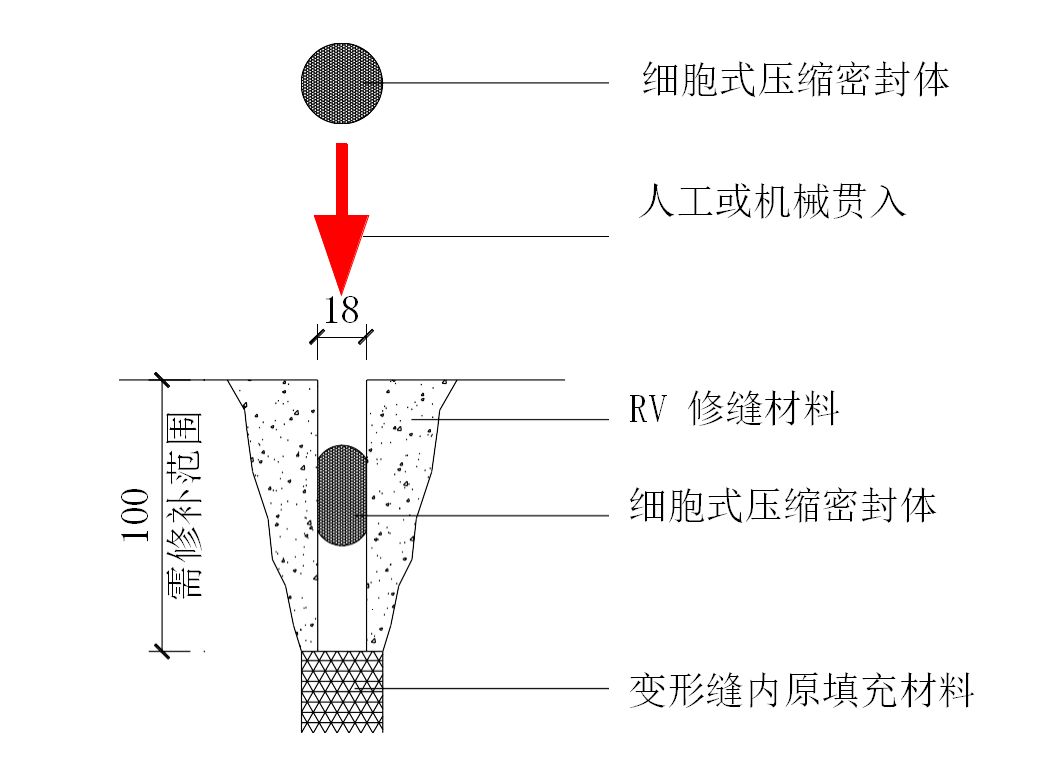

治理方案：在勘查现场和查阅原结构图的基础上，同时对2019年该站负二层地下室变形缝治理五年多来动态防水修缮不渗不漏的效果进行评估。设计德国先进的细胞式压缩密封体系统作为变形缝物理止水是成功的。通过进行比选后，安徽吉至采用德国先进的细胞式压缩密封体系统作为闭环变形缝物理止水工艺进行渗漏水治理。如图：

1.在变形缝背水面凿开8cm至10cm左右的缝隙。

2.清理缝隙两侧面至坚实的混凝土面，同时清理变形缝内沥青、油麻及同行维修过的原钢板可卸式橡胶外贴止水带等杂物。

3.采用德国进口RV配套结构修补材料，对缝隙表面结构进行重新修补。“细胞式压缩密封体系统”是对变形缝结构混凝土进行规整和修缝后，应符合德国公司制定的压缩密封的缝隙要求：缝的设计以及缝两侧结构表面符合德国标准 DIN 18540 sheet 1：“缝内表面平行达到至少3倍缝宽的深度，但至少达到60mm。在缝隙区域的混凝土表面必须足够密实，混凝土还必须足够强度。任何用于修补缝隙的缺陷的砂浆充分固化并抗裂，有很好的密实度，同时和旧混凝土粘接牢固。”

4.对缝隙进行打磨，并对结构边角进行倒角处理。

5.采用特制的专用工具将细胞式压缩密封体强力贯入，进行止水，同时能适应缝隙在一定范围内变形，并保持密封。对细胞式压缩密封体系统根据结构设计相应的单体进行有效地保护。

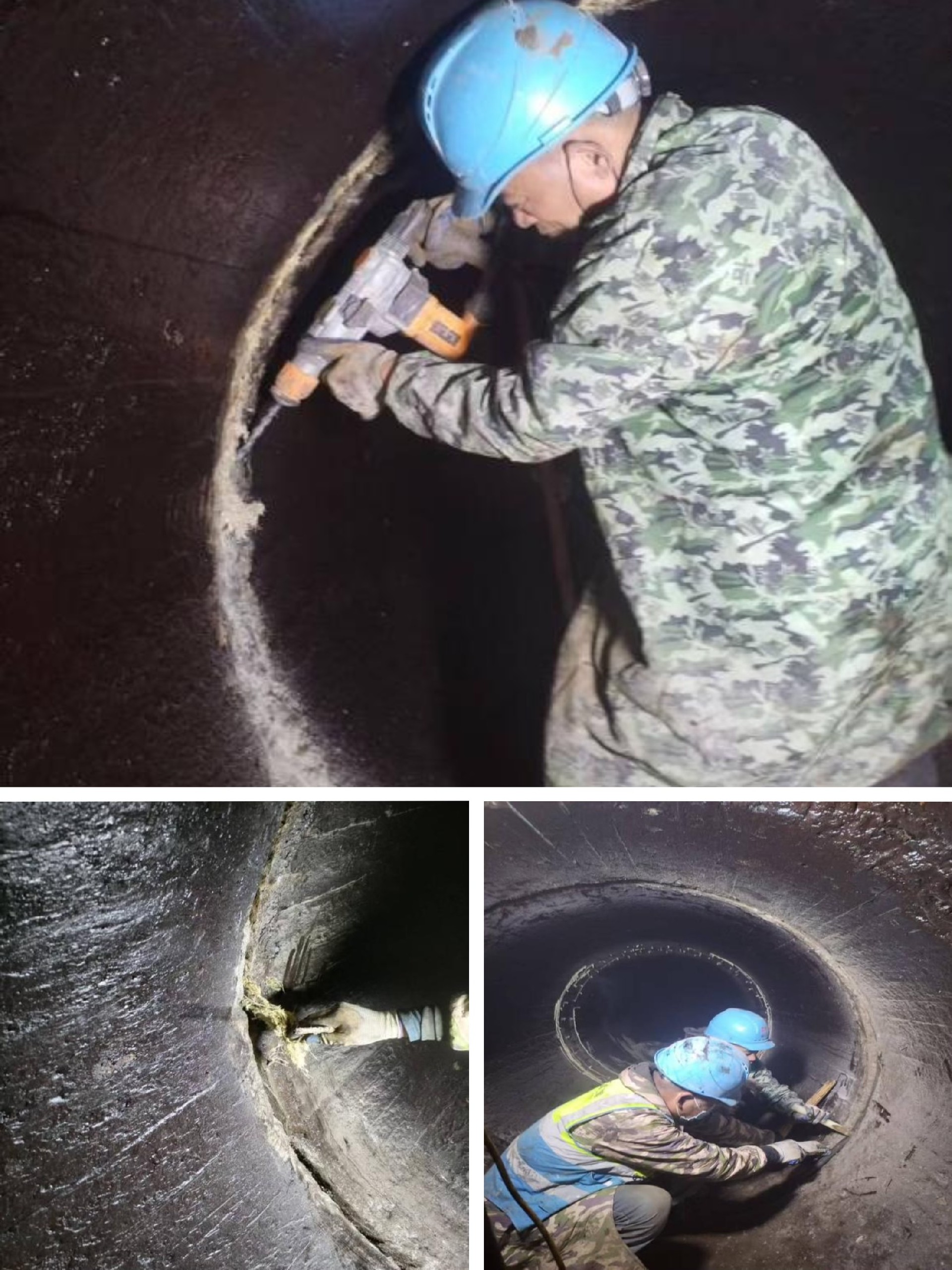

维修过程图片：

细胞式压缩密封体

以丁苯橡胶为原料，用于地下接缝；密封件由封闭细胞腔结构（巢室结构）、外表光滑和圆形截面的弹性体构成。该密封件是由一种“滚圈”发展而来。二三十年来，这种滚圈在德国混凝土管道，变形缝连接密封，体现了其优越的性能。细胞式压缩密封体被贯入变形缝中产生强大N次的变形回复力，从而起到密封作用；

（1）德国SIKO MET 8300（细胞式压缩密封体专用胶水）：细胞式压缩密封体对接用特种胶水，具有快速、粘接牢固的特点。

（2）德国RV修复砂浆：细胞式压缩密封体修缝快速固化聚合物砂浆，具有不垂挂、不开裂、强度增长快、凝结时间10～30min（时间根据现场情况可调节）的特点。

细胞式压缩密封体系统的优点

（1）结构艺术性：细胞式压缩密封体由封闭细胞结构、外表光滑和圆形截面的弹性体构成。它的精密艺术构型使其各个方向的结构几乎完全相同，如同一个个封闭的小气球，在受到挤压后，产生巨大的气压回复力，进行长期有效的物理止水。

（2）无需胶粘剂：细胞式压缩密封技术不需要在接口侧面使用粘合剂。因此，可以全天候使用，无论是酷热的夏日还是严寒的冬天，无论是下雨还是刮风都可以照常施工。

（3）带水作业：即使有处于持续水压中的漏水接口，也可以带水作业使用细胞式压缩密封体，并且立即见效。这样当场就可对防水、抗压和施工进行检验，施工可控性强（需在一定条件下处理带水作业）。对于采用粘合剂粘结或密封的材料系统，要使基面干燥较难做到，施工可控性较差。

（4）连接构型容易：细胞式压缩密封体对接或搭接成“十”字、“T”字构型，由于其柔软性，采用配套粘结胶水，30 秒钟左右快速粘接。容易形成变形缝整体整环的连续无缺陷密封防线。

（5）立即物理止水：细胞式压缩密封体现场处理是一个物理止水的过程，不需要反应固化时间，立即止水。这可以对现场密封进行当场检验。

（6）适应变形：具有优秀的适应竖向变形能力和轴向压缩变形能力。相对于其它变形缝系统的粘结或锚固，细胞式压缩密封体独特之处就在于以动态适应变形，以物理压缩保持密封，应用在铁路列车的频繁振动中长期保持密封效果，实践证明是非常有效的。设计能适应约25%的轴向扩张变形能力。

（7）绝对环保：压缩密封体属橡胶制品，没有化学灌浆的化学反应物质，无铁件锈蚀，无毒无害，适合饮用水工程。德国方面提供的压缩密封体老化寿命达到80 年。

（8）施工速度快，采用快速固化的聚合物砂浆进行修缝规整，缝壁平整，2 小时后，采用机械或专用工具方法将压缩密封体敲打灌入即可立即止水，从根本上予以长期有效的根治；细胞式压缩密封体灌入伸缩缝内以后，我司拟采用先进的西卡高性能密封胶对变形缝细胞式压缩密封体系统表面进行弹性嵌填密封。

（9）细胞式压缩密封体性能指标

物理性能（按DIN 4060测试）：

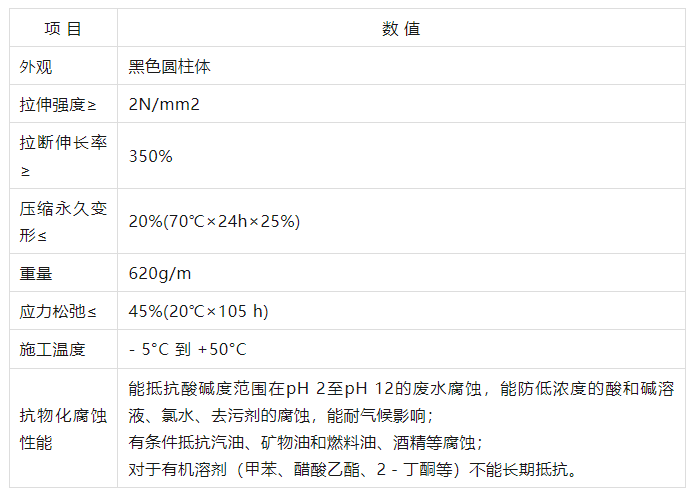

1.压缩密封体性能指标

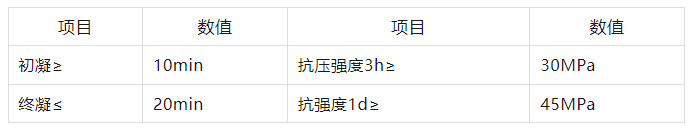

2.结构修补材料（RV RL）性能指标

总结：本项目属于动态防水，混凝土涵廊变形缝维修不仅解决当前渗漏和涌水问题，对后期使用出现缺陷给予了预估型施工与预防。防水功能可以持续发挥作用，达到长效治理的目的。
