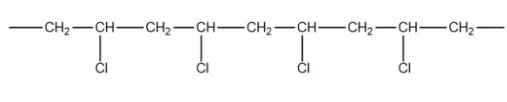

高分子防水卷材类别中的聚氯乙烯（PVC）防水卷材就是以聚氯乙烯树脂为主要原料，其中掺入适量的改性剂、抗氧剂、紫外线吸收剂、着色剂、填充剂、增塑剂等，再经捏合、挤出压延等工艺加工制成的片状防水卷材。

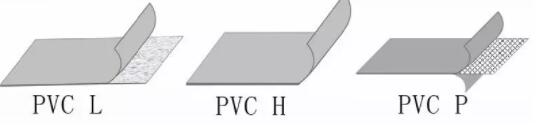

此类防水卷材可分为以下五种类型：均质的聚氯乙烯防水卷材（H类）、带纤维背衬的聚氯乙烯防水卷材（L类）、织物内增强类聚氯乙烯防水卷材（P类）、玻璃纤维内增强的聚氯乙烯防水卷材（G类）、玻璃纤维内增强带纤维背衬的聚氯乙烯防水卷材（GL类），其中H类聚氯乙烯防水卷材是内无增强材料外无背衬材料的光面片材。

[图：重庆市轨道交通四号线二期工程]

[图：苏宁成都青白江物流园项目]

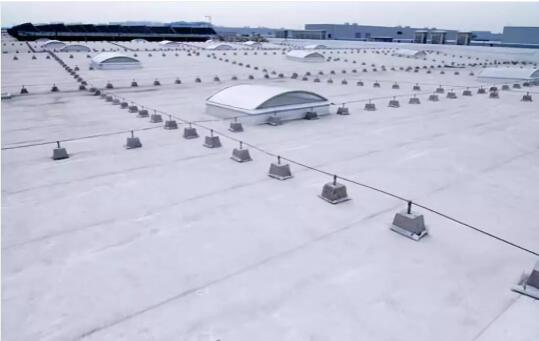

在单层屋面系统规范罗列的三种可选高分子防水材料中，聚氯乙烯（PVC）防水卷材的应用优势也十分明显：可外暴露使用、节能、降低综合造价、保障长期防水工程质量等等。因此，聚氯乙烯防水卷材能够用于一些对材料性能要求较为严格的施工部位，例如，在如今各大厂房、仓库等大跨径金属或混凝土结构屋面，能够在此类部位作为防水层并发挥出良好的防水效果。

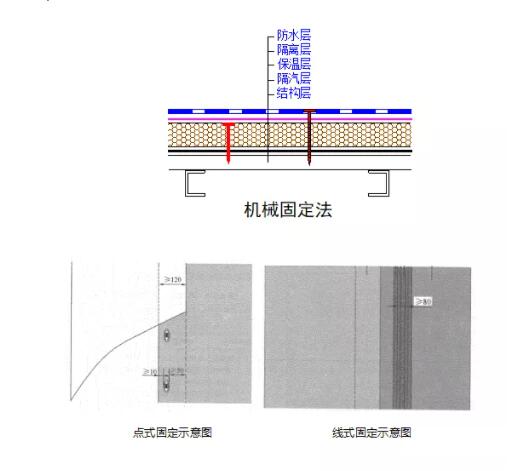

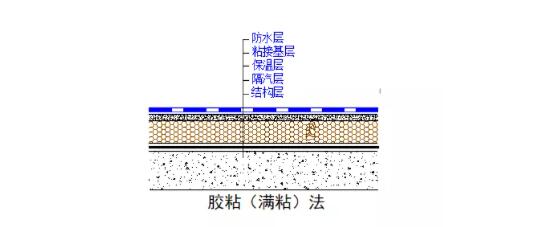

粘接法不难理解，施工时在卷材及基面上涂刷胶粘剂，通过胶粘剂将卷材粘接固定与基面之上。此施工方法常用于一些混凝土结构层的防水施工。粘接法可分为满粘法，条粘法、点粘法则是在局部条形、点状区域涂刷胶粘剂来进行卷材的粘接施工；

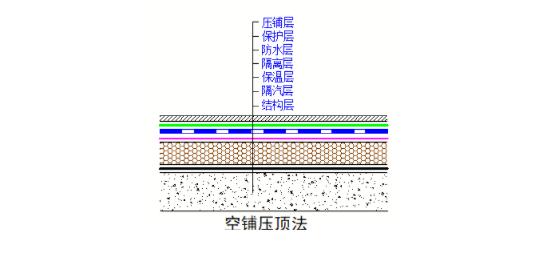

空铺法是整体大面不涂刷胶粘剂，只在施工基面的边缘一定范围内进行粘接固定（一般为800mm），上盖压铺材料，常用于一些混凝土结构屋面等部位。

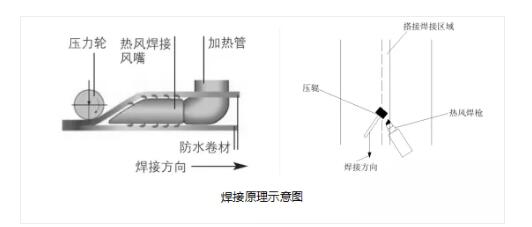

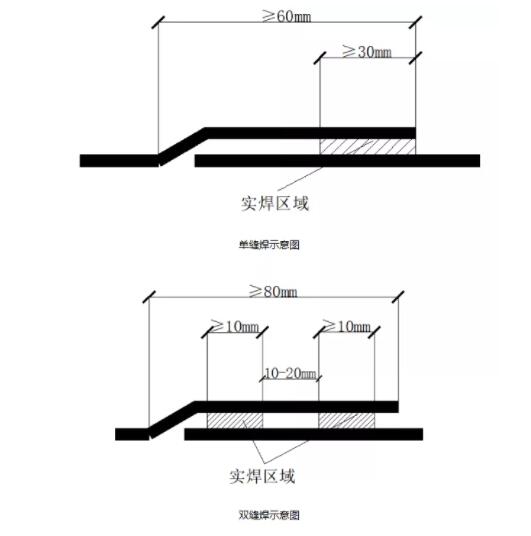

(二) 搭接缝热风焊接施工方法：

常用的热风焊接机具包括但不限于：手动热风焊枪、自动热风焊接机等。

(三) 常用节点处理方法：

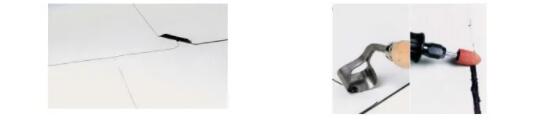

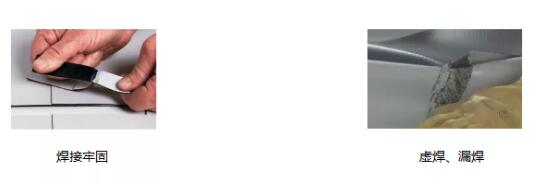

① T型搭接缝：T型搭接缝是漏水的关键点，在焊接时有加热不到位的部位，会造成虚焊或漏焊，处理方法将T型搭接棱角用刮刀刮平（国标1.5mm厚材料必须刮平），然后再进行实焊。

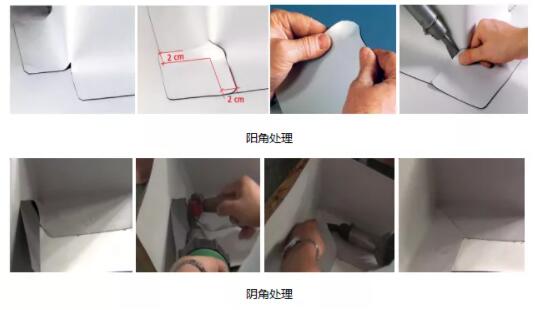

②阴阳转角焊接：实际施工中存在大量的阴阳角等转角部位，在此类部位施工时一定注意要将转折处、折角处、裁剪处焊接牢固，避免从此类部位产生渗漏。

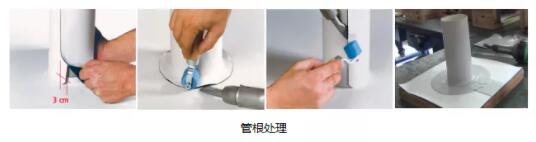

③管根部位焊接：管根部位由于其平立面交接、管道需立体裁剪包围等工序，也是实际施工应用中需要特别注意的细部节点。

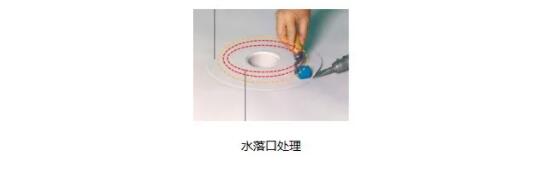

③水落口部位焊接：水落口部位由于长期积水，且与水落口部件与结构之间存在一定的缝隙，也是实际施工应用中渗漏频发的细部节点部位。
